Guía de Instalación Rápida

Siga estos pasos para instalar físicamente y encender por primera vez su cámara OV10i / OV20i.

¿Qué hay en la caja​

Cámara Inteligente OV20iPlaca de MontajeCable M12 de 17 pines A-codedCable M12 de 8 pines X-coded a RJ45Terminal Block o Adaptador de Fuente de Alimentación
OV10i / OV20i Cámara InteligenteSoporte de Montaje o Bracket (si se solicitó)Cable M12 de 17 Pines A-coded (Conector corto o extensión)Cable Ethernet M12 de 8 Pines X-coded a RJ45Terminal Block o Adaptador de Fuente de Alimentación (opcional)

Herramientas Requeridas​

Llave HexagonalDestornillador de Cabeza PlanaAlimentación 24VDC
Llave hexagonal de 4 mm (para montajes)Destornillador de cabeza plana pequeño (para cableado del Terminal Block)Fuente de alimentación 24 V DC (salida mínima 1 A)

Conexiones Eléctricas​

aviso

Confirme el pinout antes de energizar. Un cableado incorrecto puede dañar la cámara. Para los detalles completos de cableado, consulte Guía de Alimentación + Cableado M12.

El OV20i utiliza un conector M12 de 17 pines A-coded para toda la alimentación, E/S y comunicación.

  • Pin de Alimentación:
    • Pines 13 y 14 = 24 V DC (+)
    • Pines 5 y 6 = GND (−)

Puede:

  • Utilizar un cable en derivación (pigtail) conectado directamente a una fuente de alimentación regulada de 24 V DC (salida mínima de 1 A).
  • O conectar a través de una base M12 a Terminal Block, que expone todos los pines.

Montaje de la Cámara​

aviso

Es normal que la cámara se caliente al tacto cuando está energizada. Para entornos de alta temperatura, utilice los puntos de montaje frontales.

  1. Utilice el soporte incluido o una solución de montaje personalizada.
  2. Asegúrese de que la cámara esté estable y bien fijada.
  3. Coloque la cámara a la distancia de trabajo especificada para su lente.
nota
  • El OV20i utiliza lentes S-mount con distancias focales fijas (p. ej., 12 mm, 25 mm).
  • La cámara incluye un enfoque motoriza para ajuste fino, pero no zoom óptico.
  • Use las especificaciones de la lente para establecer la distancia correcta desde la pieza.
tip

Para obtener los mejores resultados, evite deslumbramientos, sombras o contraluces.

Configuración de la Red​

  1. Conecte el puerto Ethernet a una computadora portátil o conmutador.
  2. Configure su equipo para la subred 192.168.0.X para comunicarse.
nota

La cámara se entrega con:

  • IP estática: 192.168.0.100
  • DHCP: Desactivado por defecto (puede habilitarse en ajustes)

Utilice el puerto de depuración micro-USB para acceso de emergencia (192.168.55.1).

Especificaciones de Red​

Las cámaras Overview.ai (p. ej., OV20i, OV80i) son sistemas de visión por IA industriales que típicamente cumplen con las siguientes especificaciones de red:

CaracterísticaValor típico
InterfazEthernet de 1 Gbps
ProtocoloTCP/IP (a menudo con FTP/MQTT/REST/API)
Uso típico de ancho de banda~15–50 Mbps por cámara (varía según resolución de imagen, frecuencia y modelo de IA)
Ancho de banda picoPuede presentar picos breves de 100–200 Mbps durante cargas de imágenes o ráfagas

Regla general (por cámara):

  • Velocidad mínima de puerto: 1 Gbps
  • Buffer recomendado por puerto: >100 KB para manejar ráfagas
  • Capacidad de uplink/backbone: Si se agrupan cámaras a un switch, el uplink debe soportar ~200–300 Mbps por cámara (considerando la sobrecarga)

Verificación de Energía​

Una vez energizada:

  • Todos los 4 LEDs en la parte superior de la cámara deben encenderse.
  • Si se iluminan solo 3 o menos, verifique la tensión y la alineación de los pines.
  • El arranque se completa en ~30 segundos.

Listo para Usar​

En Chrome o Edge, abra http://192.168.0.100 para acceder a la interfaz web de la cámara.

🔗 Véase También​

Dibujos 2D​

Dimensiones de OV20i:

Dibujo 2D de OV20i

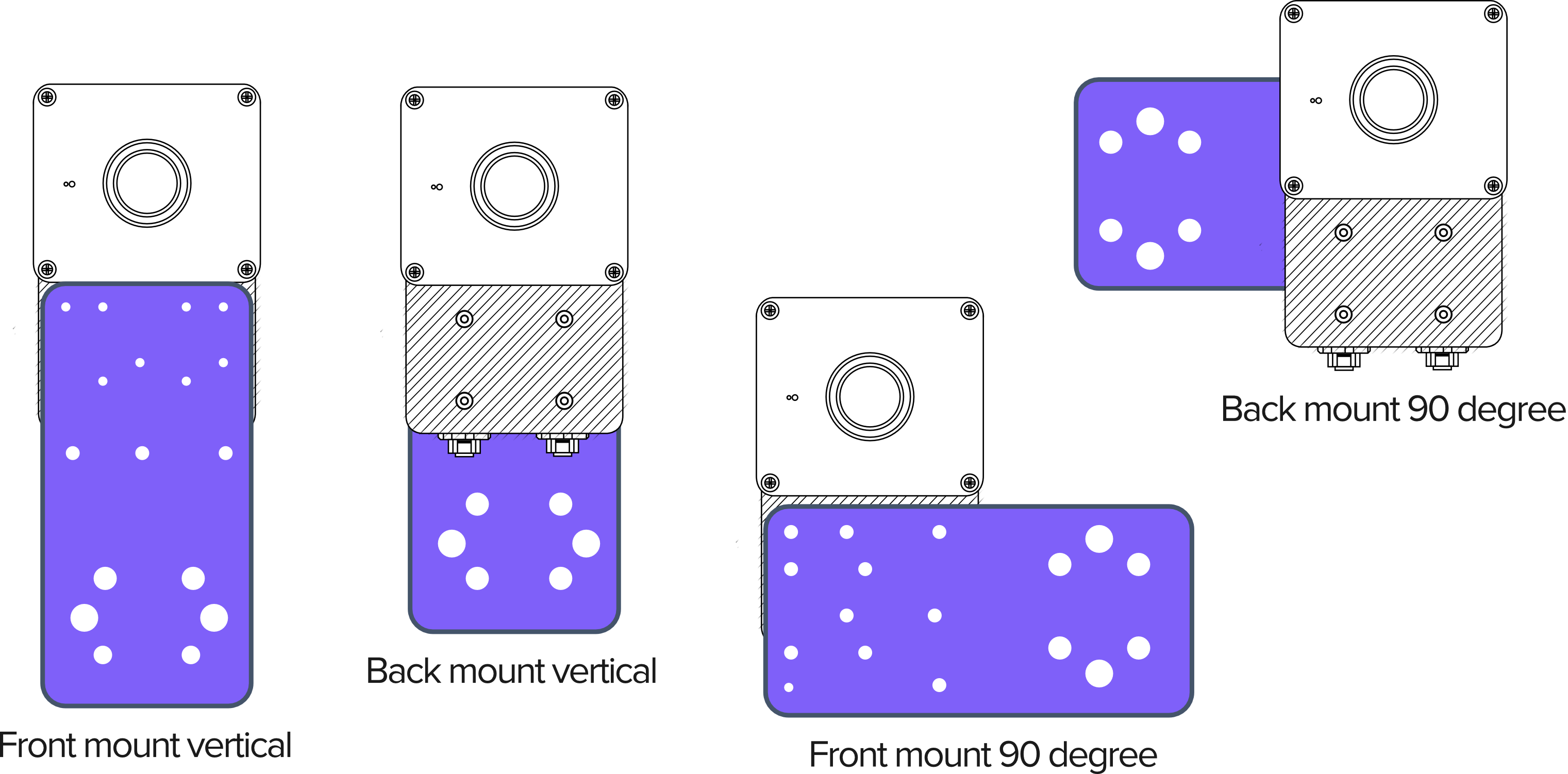

Disposiciones de Montaje OV20i:

Disposiciones de Montaje OV20i

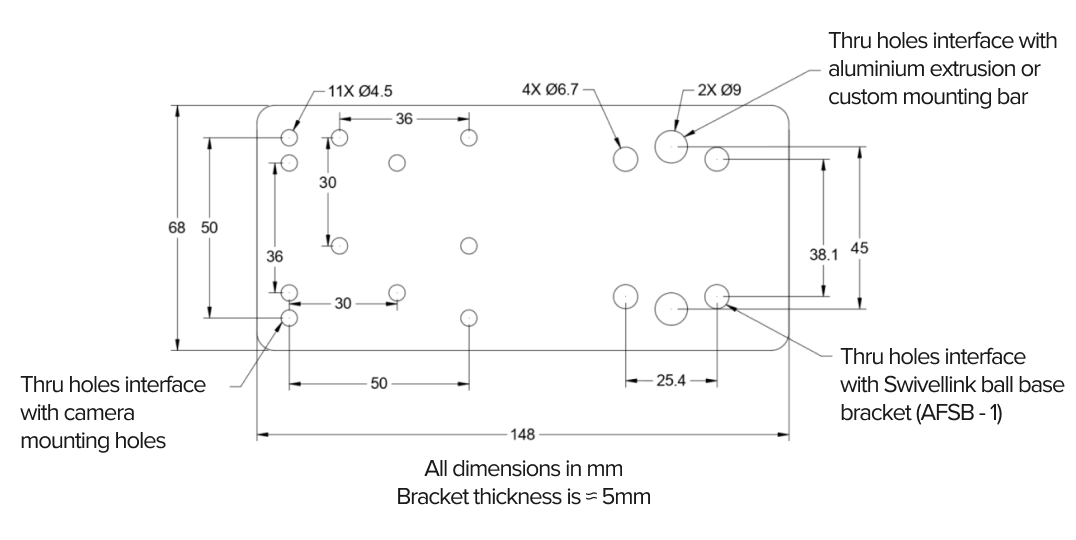

Placa de Montaje OV20i:

Placa de Montaje OV20i

Descargar Modelos 3D​

Puede descargar modelos 3D para montaje e integración a continuación:

OV20i:
